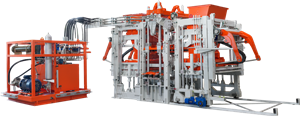

Ganap na Awtomatikong Makinang Pang-molde ng Block para sa Hollow at Paving Block
- NO.：ZN1000C
- Tsina
- 45-90 araw
Ginagamit ng T9 Concrete Block Molding Machine ang napatunayang teknolohiya ng QGM sa paggawa ng mga kagamitan sa paggawa ng ladrilyo at maayos na isinasama ang mga advanced na prosesong Aleman sa mga intelligent control system. Pinagsasama ang compact na disenyo, maaasahang operasyon, user-friendly na mga kontrol, at mabilis na balik sa puhunan, perpektong binabalanse ng makinang ito ang mataas na pagganap at cost-effectiveness, kaya isa itong mainam na pagpipilian para sa mga tagagawa ng produktong kongkreto na nasa katamtaman hanggang malakihan at mga startup investment project.

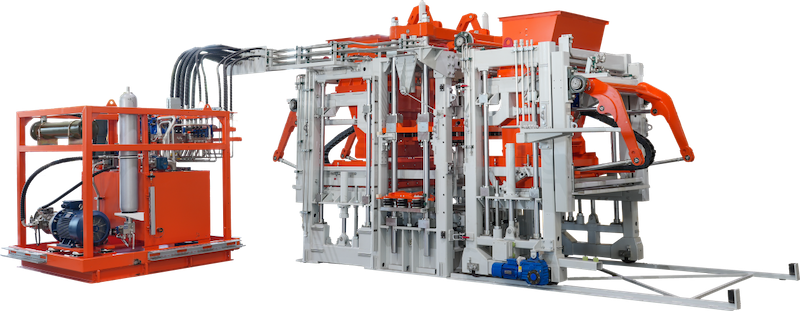

Pangkalahatang-ideya ng Makinang Pang-block
Ang T9 Concrete Block Molding Machine ay gumagamit ngQGMAng napatunayang teknolohiya sa paggawa ng kagamitan sa paggawa ng ladrilyo ng TM at maayos na pinagsasama ang mga advanced na prosesong Aleman sa mga matatalinong sistema ng kontrol. Pinagsasama ang compact na disenyo, maaasahang operasyon, madaling gamiting mga kontrol, at mabilis na balik sa puhunan, perpektong binabalanse ng makinang ito ang mataas na pagganap at ang pagiging epektibo sa gastos, kaya isa itong mainam na pagpipilian para sa mga tagagawa ng produktong kongkreto na nasa katamtaman hanggang malakihan at mga proyektong pamumuhunan sa mga startup.
Ang T9 block molding machine ay nag-aalok ng mga natatanging kakayahan para sa komprehensibong paggamit ng mga mapagkukunan ng solidong basura at maaaring epektibong iproseso ang mga materyales ng basurang industriyal tulad ng fly ash, coal gangue, steel slag, tailings, at basura sa konstruksyon. Ang kagamitan ay mahusay na nakakagawa ng iba't ibang produkto, kabilang ang mga bloke ng kongkreto, mga paving brick, mga slope protection brick, at mga grass-paving brick. Ang mga produktong ito ay malawakang ginagamit sa pagtatayo ng mga sponge city, mga parke at plaza, mga pasilidad ng komunidad, at maliliit hanggang katamtamang laki ng mga proyekto sa inhinyeriya ng munisipyo, na nagbibigay sa mga customer ng mga de-kalidad na solusyon para sa komprehensibong paggamit ng mapagkukunan at ang produksyon ng mga berdeng materyales sa pagtatayo.
Mga Espesipikasyon ng Block Machine
Mga Produkto | Mga Panlabas na Dimensyon | Bilang ng mga Molde (mga molde/die) | 8-oras na Kapasidad ng Produksyon |
Mga Guwang na Ladrilyo | 390*190*190mm | 9 | 10,368-12,960 |
Mga Karaniwang Ladrilyo | 240*115*53mm | 50 | 72,000-96,000 |
Mga Ladrilyong Olandes | 200*100*60mm | 36 | 41,472-51,840 |
Modelo | T9 |
Sukat ng Papag | 1350 × 700 mm |
Pinakamataas na Lugar ng Paghubog | 1300 × 650 mm |
Taas ng Produkto | 50 - 500 milimetro |
Oras ng Pag-ikot | 15 - 25mga |
Uri ng Panginginig | Pag-vibrate ng Mesa |
Sistema ng Kontrol | SIEMENS |
Mga Kalamangan sa Teknikal

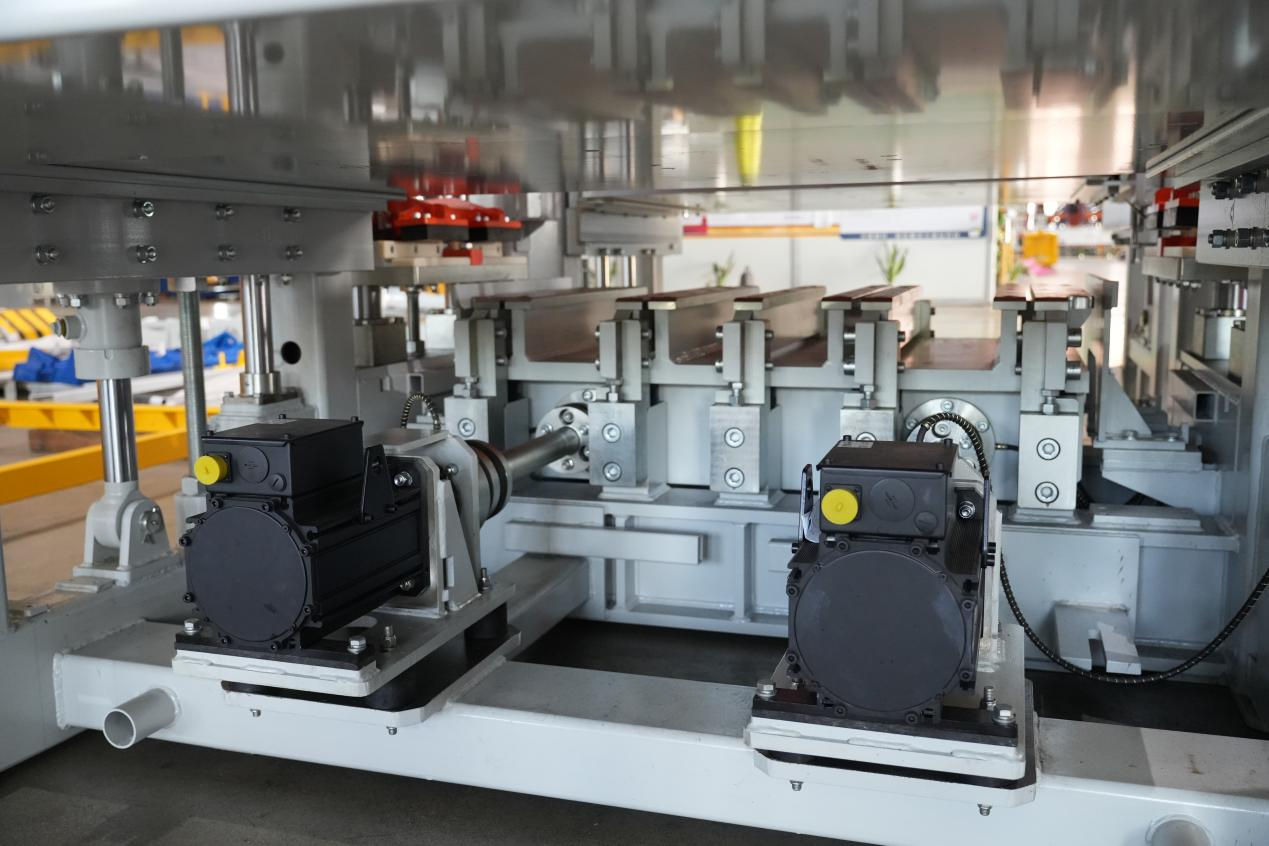

Sistema ng Panginginig ng Servo na may Apat na Axis: Tumpak na Pagganyak, Mataas na Kahusayan na Compacti
Servo Drive at Mekanikal na Balanse:Apat na servo motor ang sabay-sabay na nagpapaandar ng apat na set ng eccentric shafts. Ang sentralisadong simetrikal na layout ay epektibong nag-aalis ng pahalang na puwersa ng vibration, na naglalabas lamang ng matatag at mahusay na patayong puwersa ng excitation, sa gayon ay makabuluhang binabawasan ang mga resonance losses sa kagamitan.
Walang Hakbang na Pagsasaayos at Pag-aangkop sa Recipe: Sinusuportahan ng servo system ang walang hakbang na pagsasaayos ng puwersa ng paggulo, na nagpapahintulot sa mga parameter ng panginginig ng boses na tumpak na itakda ayon sa mga kinakailangan ng iba't ibang produkto, na epektibong nagpapabuti sa pagsiksik ng produkto, katumpakan ng dimensyon, at pangkalahatang katatagan ng produksyon.
Sistema ng Servo na Dalawang-Axis (Opsyonal): Matalinong Koordinasyon, Flexible na Produksyon
Kontrol na Closed-Loop na Nakabatay sa Bus at Tumpak na Kontrol:Mayroong opsyonal na dual-servo motor synchronous drive configuration na may kasamang multi-axis servo drives at bus-based closed-loop control system para tumpak na makontrol ang vibration frequency, amplitude, at phase.
Koordinasyon ng Proseso at Mahusay na Paglipat:Ang sistemang ito ay nagbibigay-daan sa matalinong koordinasyon sa mga proseso tulad ng pagpapakain at pagpiga ng materyal, at sumusuporta sa mabilis na pagpapalit ng mga parameter ng vibration upang mapaunlakan ang iba't ibang uri ng ladrilyo at mga proseso ng produksyon, na lalong nagpapahusay sa pagkakapare-pareho ng produkto at kahusayan sa produksyon.

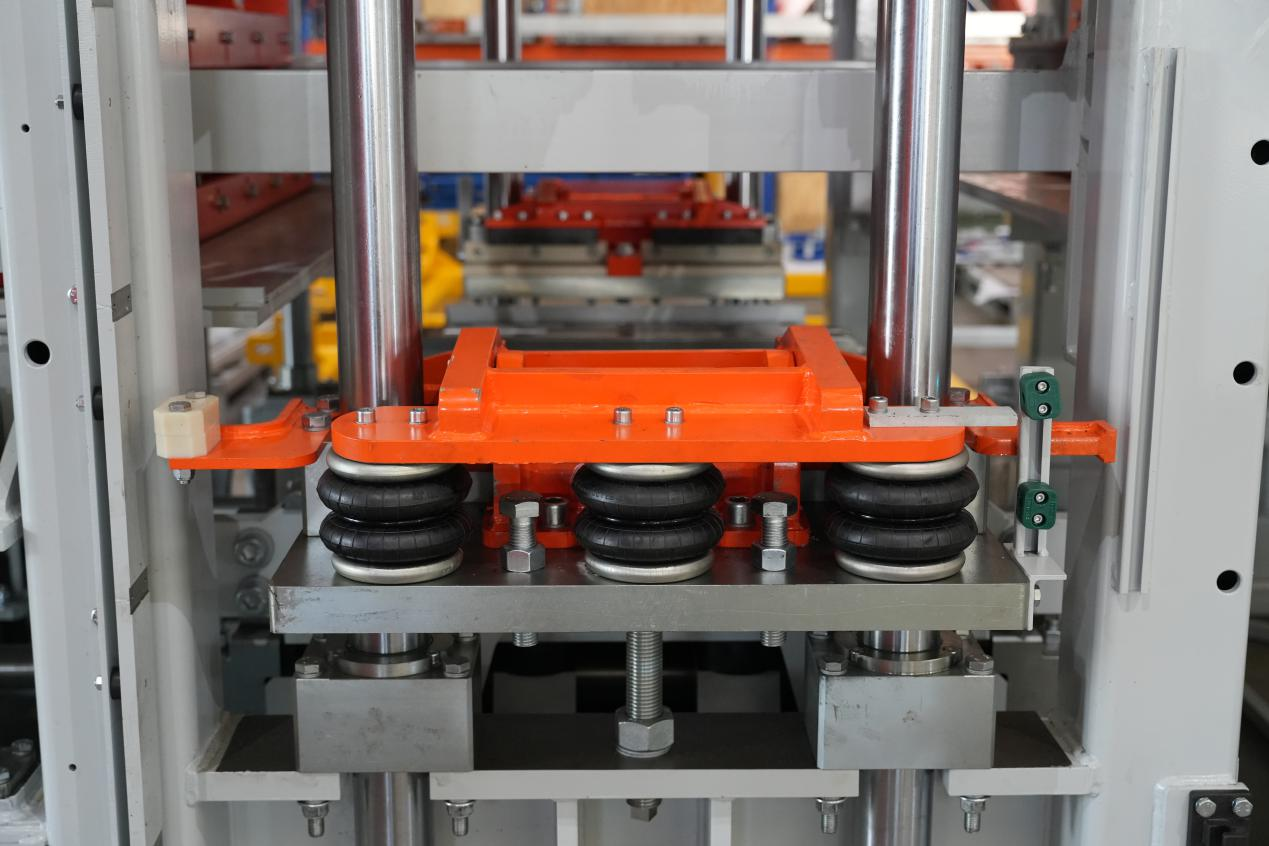

Sistema ng Pag-clamping ng Frame ng Air Spring Mold: Napakabilis na Pag-clamping, Walang Tuluy-tuloy na Pagbabago
Mga Air Spring at Mabilis na Pagtugon:Pinapalitan ng sistemang ito ang tradisyonal na mekanikal na pamamaraan ng pag-clamping gamit ang air spring inflation at deflation control, kaya mabilis na mai-clamping at mailabas ang mold frame. Tampok sa disenyong ito ang mabilis na oras ng pagtugon, pare-parehong puwersa ng pag-clamping, at tumpak na pagpoposisyon.
Pinahusay na Katatagan at Nabawasang Oras ng Pag-ikot:Epektibong pinapabuti ng air spring clamping system ang katatagan ng amag at binabawasan ang pagkasira na dulot ng vibration, habang makabuluhang pinapaikli ang oras ng pagpapalit ng amag at lubos na pinapataas ang pangkalahatang rate ng paggamit ng kagamitan.

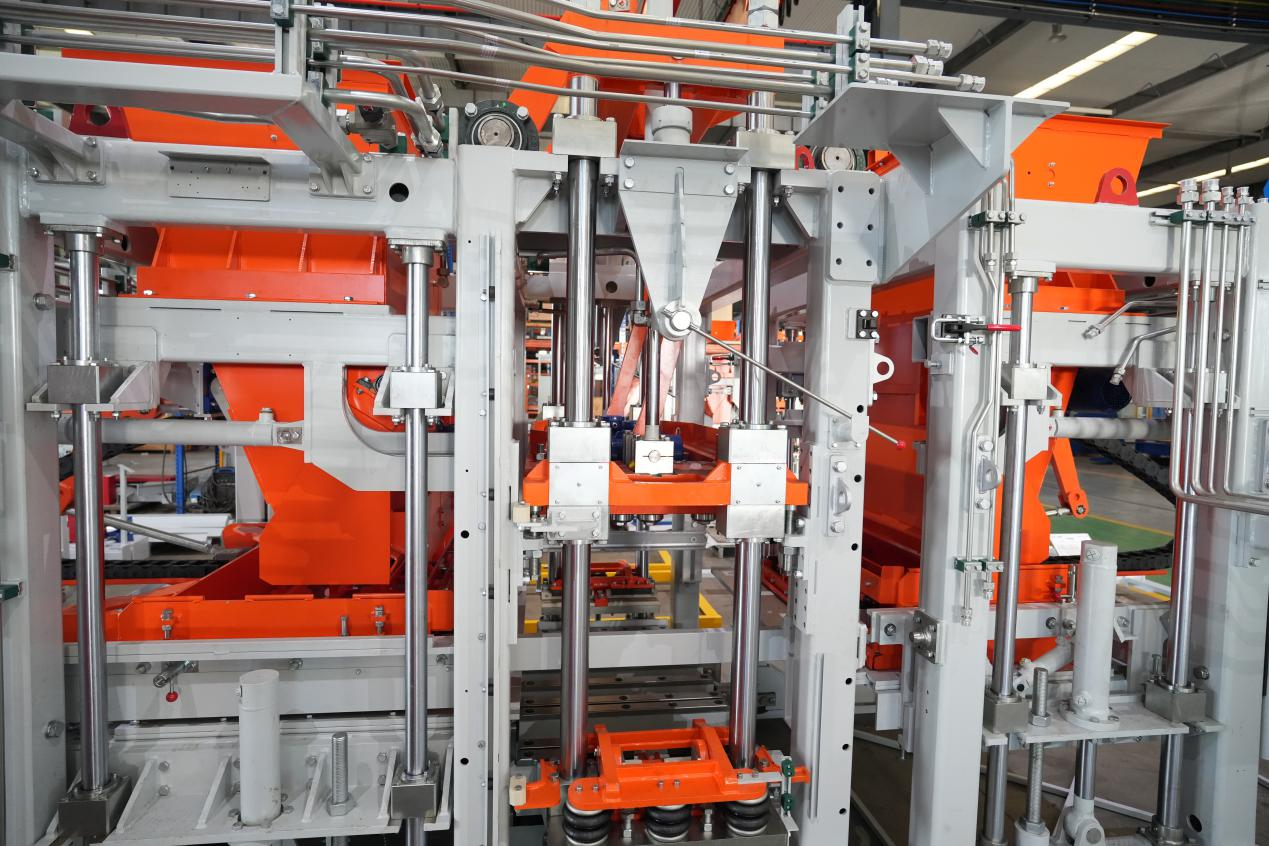

Sistema ng Vibrating Ram: Flexible na Mabilis na Pagpapalit, Synergistic Compaction
Pag-lock ng Air-Cushion at Mabilis na Pagpapanatili:Ang ram ay nagtatampok ng makabagong mekanismo ng mabilisang pag-lock gamit ang air-cushion na nagbibigay-daan sa mahusay na pag-install, pagpapalit, at pag-secure, na makabuluhang binabawasan ang pang-araw-araw na oras ng pagpapanatili at pinapahusay ang kahusayan kapag nagpapalipat-lipat sa pagitan ng iba't ibang produkto.
Koordinadong Pag-vibrate at Pagpapabuti ng Kalidad:Ang mga high-efficiency vibration motor ay nakakabit sa magkabilang gilid ng ram, na tinitiyak ang mas pantay na distribusyon ng puwersa sa kongkreto habang nagko-compact. Epektibong pinapahusay nito ang pangkalahatang densidad, lakas ng compressive, at kalidad ng surface finish ng mga natapos na produkto.
Mabilis na Sistema ng Paglabas ng Amag: Matalinong Pagpoposisyon, Pinahusay na Kahusayan
Ganap na Awtomatikong Operasyon ng Molde:Nilagyan ng mabilisang sistema ng pagbuga ng hulmahan, nagbibigay-daan ito sa awtomatikong pagpasok ng hulmahan, tumpak na pagpoposisyon, at mabilis na pagbuga, na ganap na pinapalitan ang tradisyonal na manu-manong pamamaraan ng pag-assemble at pagtanggal-tanggal.
Nabawasang Downtime, Multi-Line Switching:Ang modular na disenyo ay lalong nagpapaikli sa mga siklo ng pagpapalit ng amag at nagpapabuti sa oras ng paggamit ng kagamitan, na perpektong natutugunan ang mga pangangailangan para sa mabilis na pagpapalit at nababaluktot na produksyon ng mga produktong kongkreto sa iba't ibang espesipikasyon at uri.

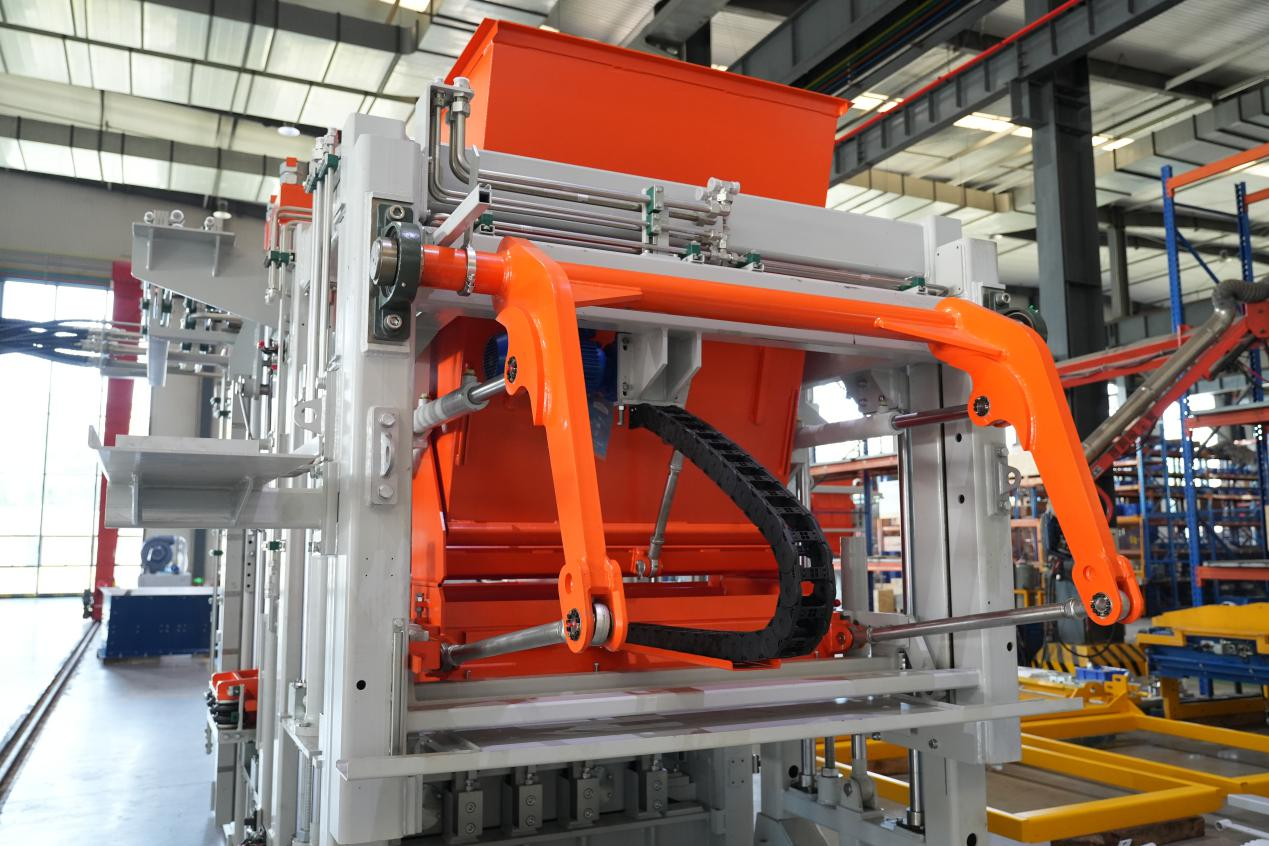

Sistema ng Pagpapakain ng Base Material na Pinapatakbo ng Haydroliko: Tumpak na Kontrol, Pare-pareho at Siksik
Haydroliko na Pagmaneho, Tumpak na Kontrol:Gamit ang isang high-efficiency hydraulic drive system, tumpak na kinokontrol ng sistema ang bilis ng pagpapatakbo at thrust ng mga hydraulic cylinder upang matiyak ang pantay at matatag na pagpuno ng mga lukab ng molde gamit ang materyal na base ng kongkreto, na ginagarantiyahan ang isang maayos at kontroladong proseso ng paglalagay.
Tinatanggal ang mga Bara at Tagas, Pinapanatili ang Pagkakapare-pareho ng Produkto:Ang sistema ay gumagana nang maayos at maaasahan, na epektibong nakakabawas sa mga bara, tagas, at paghihiwalay ng materyal. Tinitiyak nito ang pare-parehong paglalagay para sa bawat produkto, sa gayon ay pinapahusay ang kalidad ng produkto at pagpapatuloy ng produksyon.

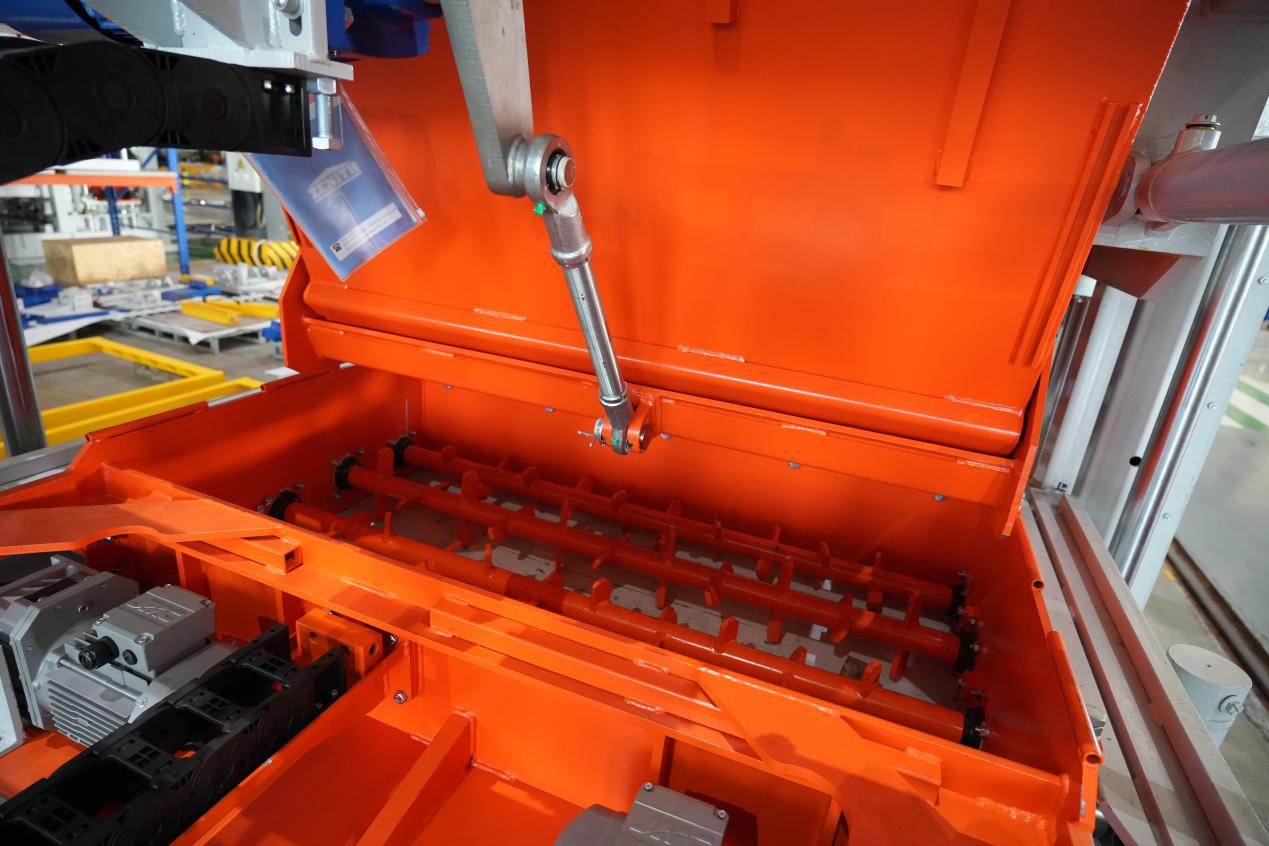

360° Rotating Arch-Breaking System: Komprehensibong Arch Breaking na Walang Dead Zones
Pag-ikot ng Buong Saklaw at Nakasabay na Operasyon:Ang bottom feeder ay gumagamit ng isang independent reduction drive mechanism upang paandarin ang mga wear-resistant material-displacing blades sa patuloy na 360° rotation, kasabay ng proseso ng pamamahagi ng materyal, sa gayon ay nakakamit ang komprehensibong arch breaking sa silo.
Tinatanggal ang Pagtulay at Binabawasan ang Basura:Kung ikukumpara sa tradisyonal na mga pamamaraan ng oscillating o vibrating arch-breaking, epektibong pinipigilan ng teknolohiyang ito ang pagdurugtong at pagbara ng materyal, na makabuluhang binabawasan ang downtime para sa material clearance at pinapabuti ang kahusayan at pagiging maaasahan ng kagamitan.

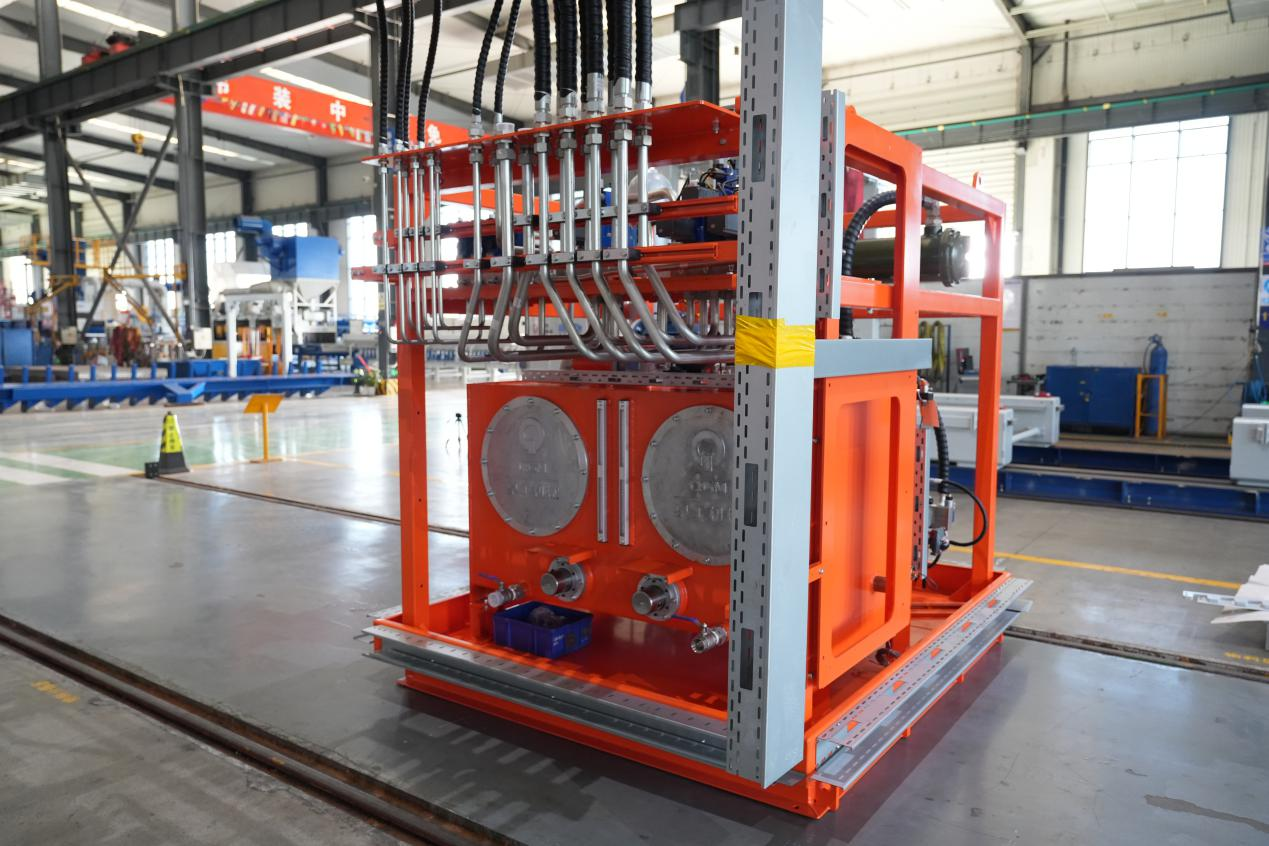

Integrated Hydraulic Power Unit: Lubos na Integrated, Matatag, at Matipid sa Enerhiya
Modular na Pinagsamang Disenyo:Ang hydraulic power unit, control system, at mga linya ng fluid ay isinama sa iisang module. Kung ikukumpara sa tradisyonal na split-type na disenyo, malaki ang nababawasan nito sa bilang ng mga panlabas na koneksyon sa tubo, napapababa ang panganib ng mga tagas, at nagpapabuti sa bilis ng pagtugon ng sistema at katatagan ng operasyon.
Mataas na Kahusayan, Mababang Konsumo na Patuloy na Operasyon:Dahil sa pinagsamang disenyo, mas nagiging maginhawa ang pang-araw-araw na maintenance at serbisyo. Nag-aalok ang sistema ng mga bentahe tulad ng mabilis na oras ng pagtugon, matatag na presyon, at mababang konsumo ng enerhiya, na nakakatugon sa mga kinakailangan para sa pangmatagalan, tuluy-tuloy, at mahusay na operasyon ng kagamitan.

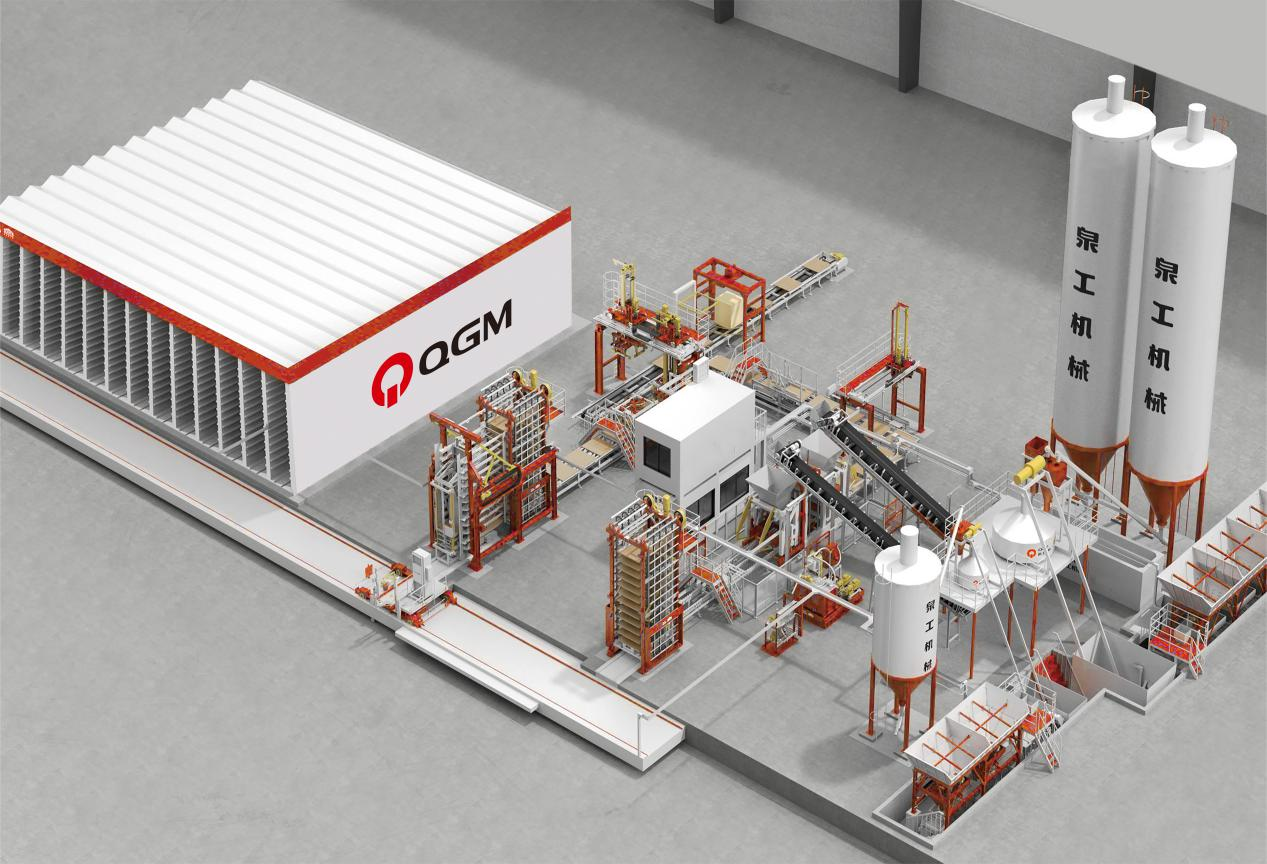

Layout ng Linya ng Produksyon
Mga Sample at Aplikasyon ng Block
